(F) Instalace predniho RS narazniku

[Jeff]

Rozhodl jsem se na mem kombikovi zmenit predni facelift naraznik na naraznik z verze RS. Tento navod lze pouzit i pro montaz z predfacelift narazniku, odlisnosti jsou pouze v drobnostech.

K montazi budeme potrebovat nasledujici dily. Uvadim i oznaceni dilu podle ETKY:

Plastovy RS naraznik : 6Y0 807 221 AA

Drzak SPZ : 6Y0 807 807 287 C

Nyt plastovy : N 038 549 1 (3kusy)

Kryt mlhovky vlevo : 6Y0 853 683 A

Kryt mlhovky vpravo : 6Y0 853 684 A

Kryt (lak) vlevo : 6Y0 853 655 A

Kryt (lak) vpravo : 6Y0 853 656 A

Mrizka vetraci : 6Y0 853 677 C

Mlhovka vlevo : 6H0 941 699 A

Mlhovka vpravo : 6H0 941 699 A

Sroub pro mlhovku : N 013 967 1 (4kusy)

Podlozka pro mlhovku : N 011 664 4 (4kusu)

Matice plechova : N 015 437 4 (6kusu) pouziti je v plastovem RS narazniku pro uchyceni s plastovym podbehem

Vodici profil vlevo : 6Y0 807 049 C (potreba pouze pro ty, kteri maji predfacelift verzi, ve facelift verzi uz tento je)

Vodici profil vpravo : 6Y0 807 050 C (potreba pouze pro ty, kteri maji predfacelift verzi, ve facelift verzi uz tento je)

[Jeff]

Lakovane ktyty okolo mlhovek

[Jeff]

Levy kryt mlhovky + lakovany kryt a jejich sesazeni do sebe. Maji plastove zobacky a staci je pouze nacvaknout do sebe.

[Jeff]

Pravy kryt mlhovky se secvaklym lakovanym krytem

[Jeff]

Plastova mrizka + podlozka SPZ

[Jeff]

Montazni material, srouby na mlhovky + podlozky. Plechove matice do RS narazniku pro spojeni s plastovym podbehem a plastove nyty zespod plastoveho narazniku

[Jeff]

Holy RS naraznik. Dalsi foto naraznik s mrizkou a podlozkou SPZ. Nejdrive nacvaknout z vnitrni strany mrizku a potom z vnejsi strany kryt SPZ. Vse se pouze nacvakava.

[Jeff]

Ted prijde rozsahla fotodokumentace prednich mlhovek. Mlhovky jsem pouzil cinske vyroby. Mlhovky lze pouzit i z Felicia facelit, jsou naprosto shodne.

[Jeff]

Dalsi pohledy

[Jeff]

Detail vnitrniho prostoru mlhovky. Pohled na montazni material.

[Jeff]

Instalace mlhovek do narazniku. Mlhovky je treba zatlacit az nadoraz a srouby poradne dotahnout. Vse je videt na fotkach.

[Jeff]

Pohledy ze vsech moznych stran.

[Jeff]

Mlhovky nainstalovane v narazniku a celkovy pohled na naraznik s mlhovkami.

[Jeff]

Kompletni kabelaz pro mlhovky. Tato kabelaz je shodna s kabelazi predfacelift. Facelift kabelaz ma jine konektory k mlhovkam. V mem pripade bylo nutno pouze vymenit konektory z facelift za predfacelift.

Jeste pro upresneni hnedy drat s pinem se pripojuje k zaoblene strane konektoru, bilohnedy k rovne strane.

Editováno: 7. Duben 2007, autor: Jeff

[Jeff]

Konektory predfacelift, tyto pasuji na RS mlhovky.

[Jeff]

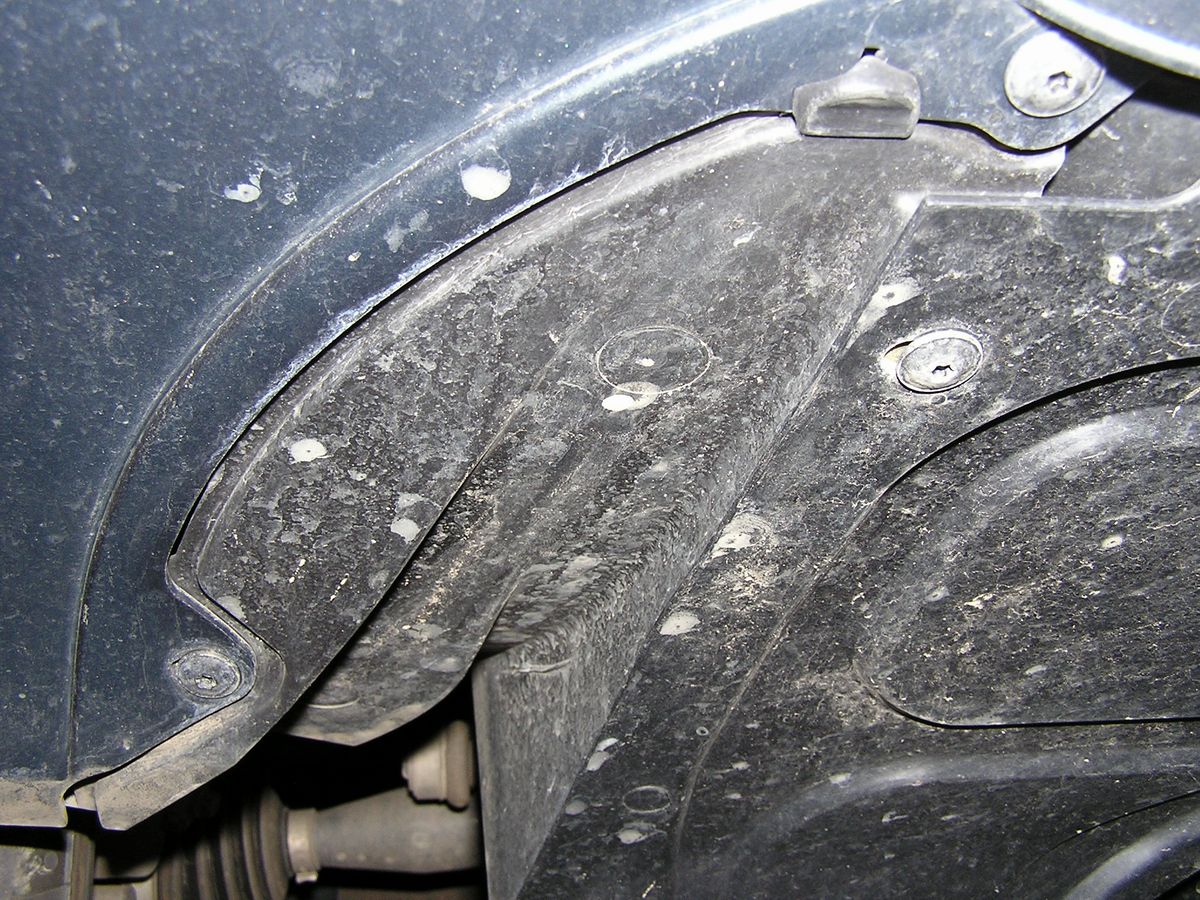

Sundani facelift narazniku: Dole jsou 3x plastove nyty, maji vprostred plastovy kolicek, ktery se vytlaci smerem nahoru a nyt se vyjme tahem dolu. Dale jsou dole na kazde strane 2 srouby, ty je treba vysroubovat. z boku narazniku na kazde strane jsou 4 srouby, ktere jsou spojeny s plastovym podbehem, take se musi vysroubovat. Posledni dva srouby jsou videt po otevreni motoroveho prostoru - drzi hlavni predni uchyty narazniku.

Editováno: 7. Duben 2007, autor: Jeff

[Jeff]

Dalsi pohledy. Prvni foto je pohled na plastovy nyt a kolicek, ktery se nasune mezi packy po opetovnem nasazeni narazniku a nytu. Kolik packy rozsiri a zabranuje vyklouznuti a vypadnuti nytu.

[Jeff]

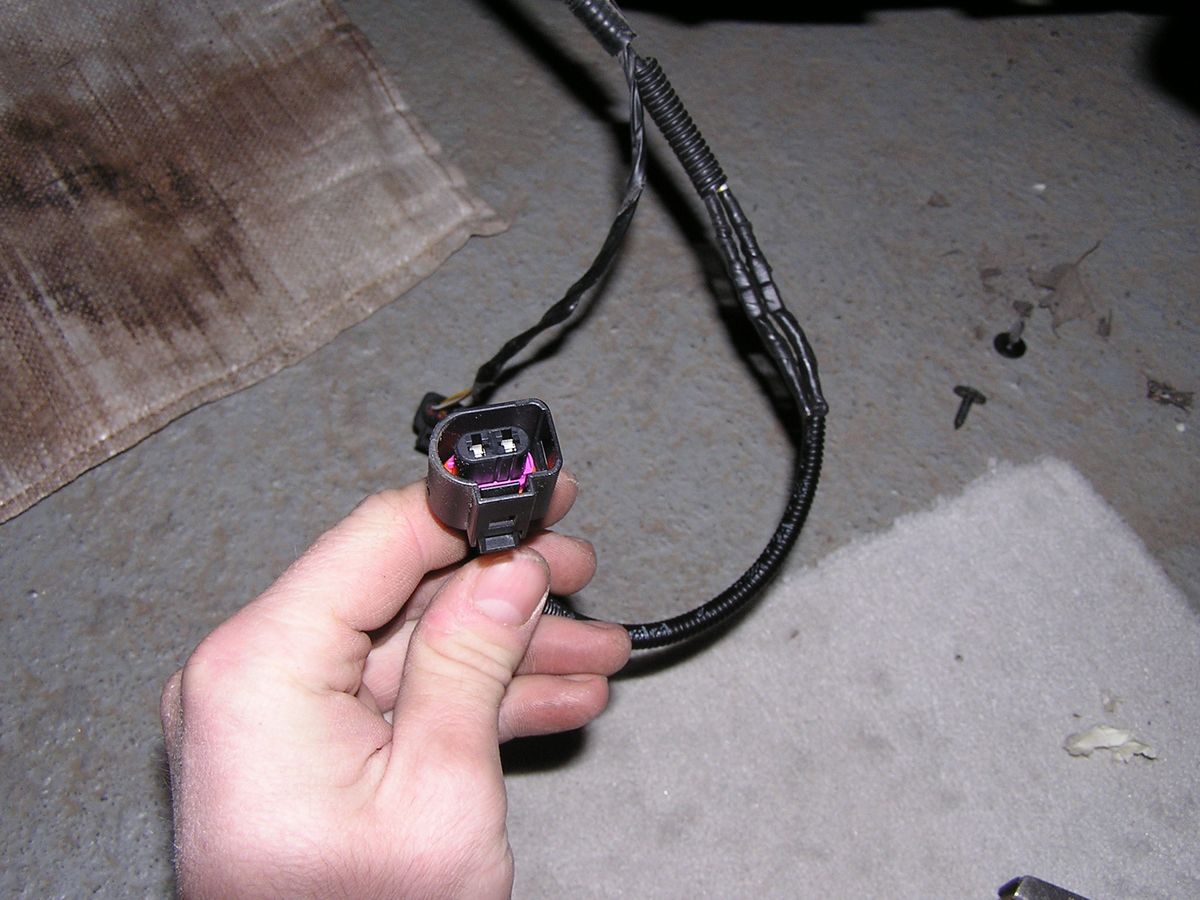

Puvodni facelift konektory je treba vymenit za predfacelift. Trosku jsem jeste prodlouzil kabelaz, ponevadz stavaji ci se mne jevila kratka.

[Jeff]

Tady uz jsou videt vymenene konektory. Zapojeni a barevne oznaceni dratu je shodne u faceliftu jako u predfaceliftu. Hnedy kostra a bilohnedy (bilozluty) zivy.

[Jeff]

Nyni tedy zbyva nasadit konektory do mlhovek, nasroubovani cidla teploty do narazniku (pokud cidlo mate) a nandani RS narazniku na sve misto. Az bude naraznik usazeny, tak na hlavni uchyty nasroubovat srouby, dole dat plastove nyty + srouby 2x + 4x srouby do podbehu. Na vodici plastove listy se naraznik pouze nacvakava. Vse dotahnout a nastavit svit mlhovek.

Az toto mame, tak dame secvakle ktyty mlhovek na sva mista do narazniku. Mohlo by se pri nandavani zdat, ze vystupky krytu mlhovek poskrabou lak, ale zadny strach, neposkrabou nic. Nejhvhodnejsi je davat nejdrive zespodu a potom tlacit horni stranu. Vklouznou tam pekne samy.

[Jeff]

Montaz je tedy u konce. Vysledek zhodnotte sami. Timto bych chtel podekovat klukum tady z fora, kteri mne hodne pomohli svymi radami i pomoci s nakupem dilu.

Nejvetsi dik patri tedy clenum OloZX6R, Bobik, Najmis, NoiseR, Mustafa, RomanR25

Editováno: 7. Duben 2007, autor: Jeff
