Parkovací kamera (zkrat)

[Roxyn]

Zdar potřebuji poradit s parkovací kamerou. (jedná se o bezdrátovou sadu)

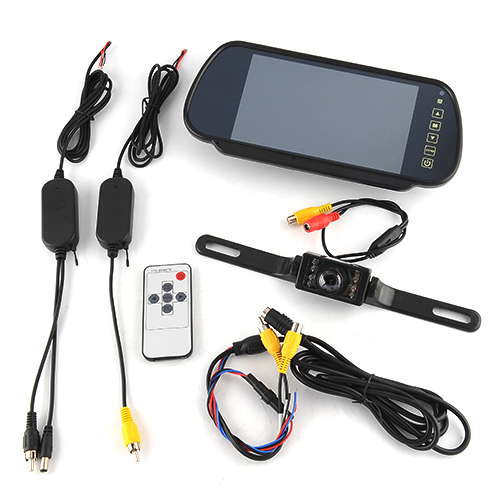

Sada:

Kameru tu jsem přimontoval na rámeček SPZetky zapojil na světlo zpátečky (funguje).



Potom zrcátko jsem připojil:

1. (obrázek č.2) vpravo nahoře ten přijímač - ACC12+ a GND napojil na zapalovač na cigarety (který jsem koupil zvlášť)

2. Hned pod zrcátkem (viz.obrázek 2) trčí 3 drátky červený (acc 12+ po zapnuti zapalovaní) ,černý (GND kostra) ,zelený (reversing signal (zelená +12V pro zařazení zpátečky)).

tyto dráty kromě zeleného (ten jsem nechal nezapojený) jsem napojil také na zapalovač a zrcátko po otočením klíče se zaplo.



Poté jsem k červeným drátkům přidal i zelený (pro vyzkoušeni zda vše funguje) a po otočením klíče se zrcátko nezaplo. (když jsem zkusil zapojit do zapalovače nabíječku na telefon tak nefungovala - takže zkrat)



Zkratovalo se to tím, že jsem připojil také ten zelený?
Mám vyměnit pojistku a zelený kablík připojit na zpáteční světla (na +12V) dozadu kde mám napojenou kamerku?











zde ještě další schéma zapojení

Edited December 12, 2014 by Roxyn

[Martin Zwierzyna]

Divné je, že v tom českém manuálu pišou, že zelený kabel napojit na couvačku, ale v tom anglickém to vypadá jinak, tam je ten zelený zapojený na Cinch od te bezdrátové jednotky, nechápu ...

[Combi2002]

Já to chápu tak, že když to v zadu propojíš s couvačkou, tak si to předá bezdrátově že je zařazená zpátečka....

Asi tak to chápu já z toho horního plánku.

[Martin Zwierzyna]

Já bych to taky tak chápal podle toho prvního návodu ...
